Comment décrire le fonctionnement de la poubelle connectée ?
Travail à faire
- A l’aide de la vidéo, déterminer la mission du système ainsi que les cas d’utilisations ;
- Indiquer les fonctions techniques que doit réaliser la poubelle connectée.
- Associer les fonctions aux solutions proposées par l’entreprise.
- Décrire le fonctionnement général sous forme de chaîne d’information et d’énergie ;
- Décrire le transport et la gestion de l’information.

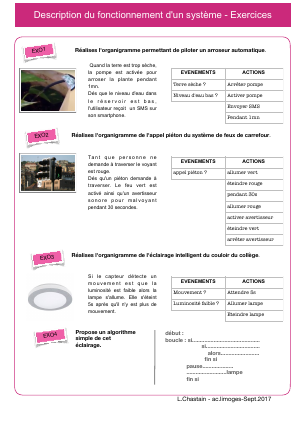

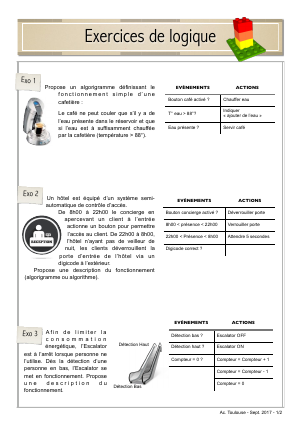

- Proposer une description du fonctionnement du système sous forme d’un algorigramme.
Critères de réussites
- J’ai identifié la mission du système
- J’ai trouvé 5 fonctions techniques de la poubelle connectée ;
- J’ai associé pour chacune des fonctions trouvées la solution proposée par le concepteur.
- J’ai associé les solutions techniques dans les bons blocs fonctionnels ;
- J’ai identifié la transformation de l’information ;

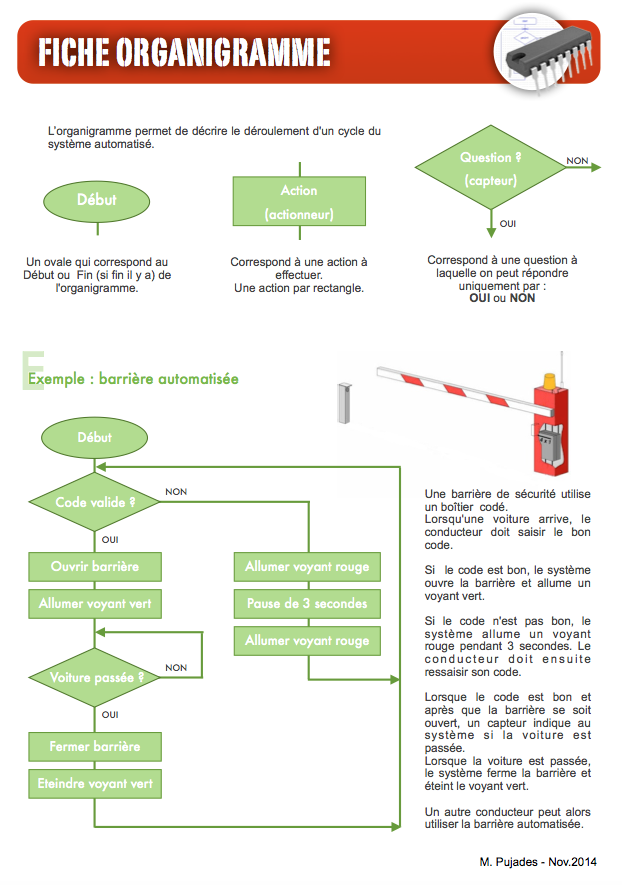

- J’ai respecté les règles de présentation d’un algorigramme ;
- Mon algorigramme répond au problème donné.
Ressources
Fonction solution

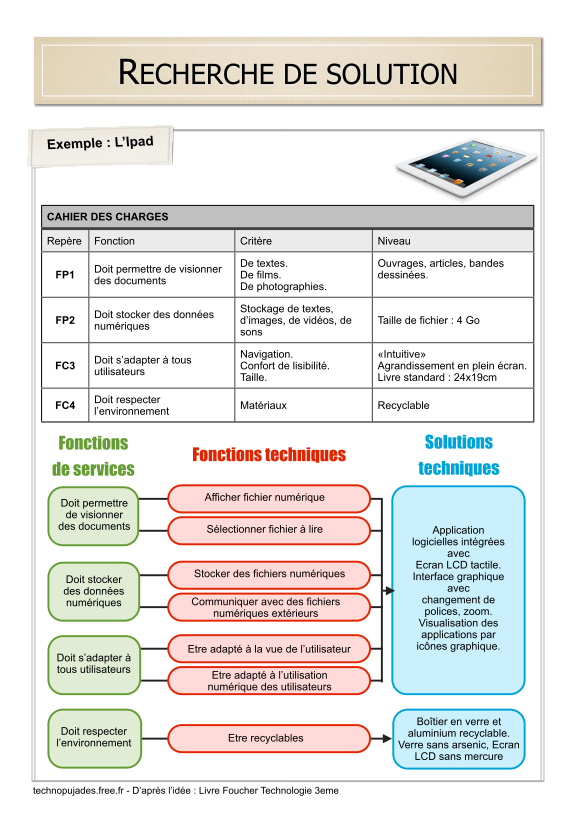

Exemple : Ipad
Fonction solution

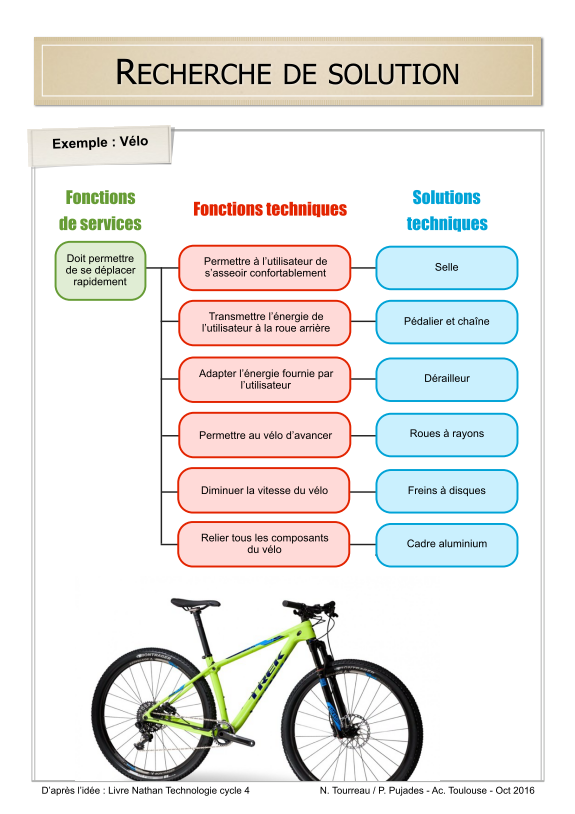

Exemple : Vélo
Chaîne information / énergie

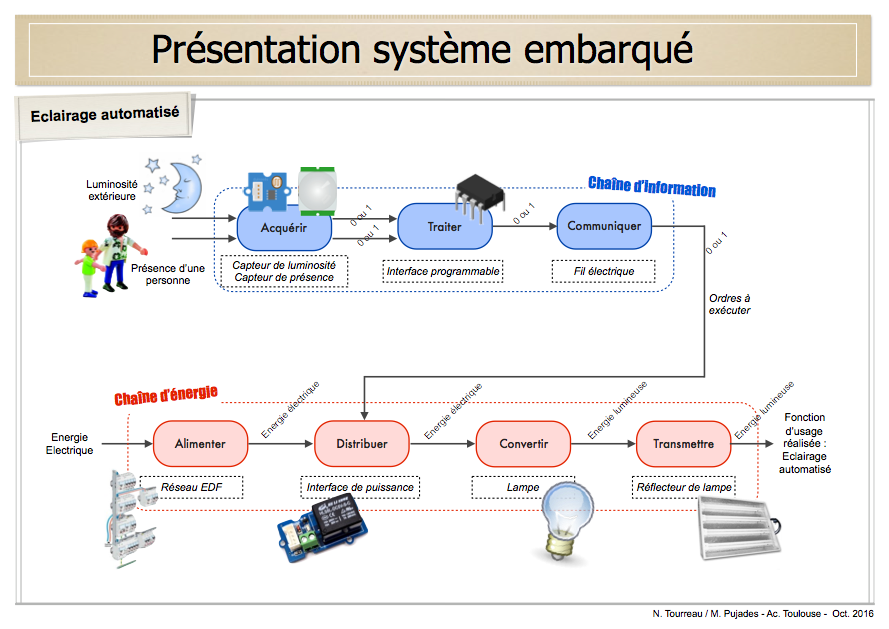

Exemple: Eclairage
Chaîne information / énergie

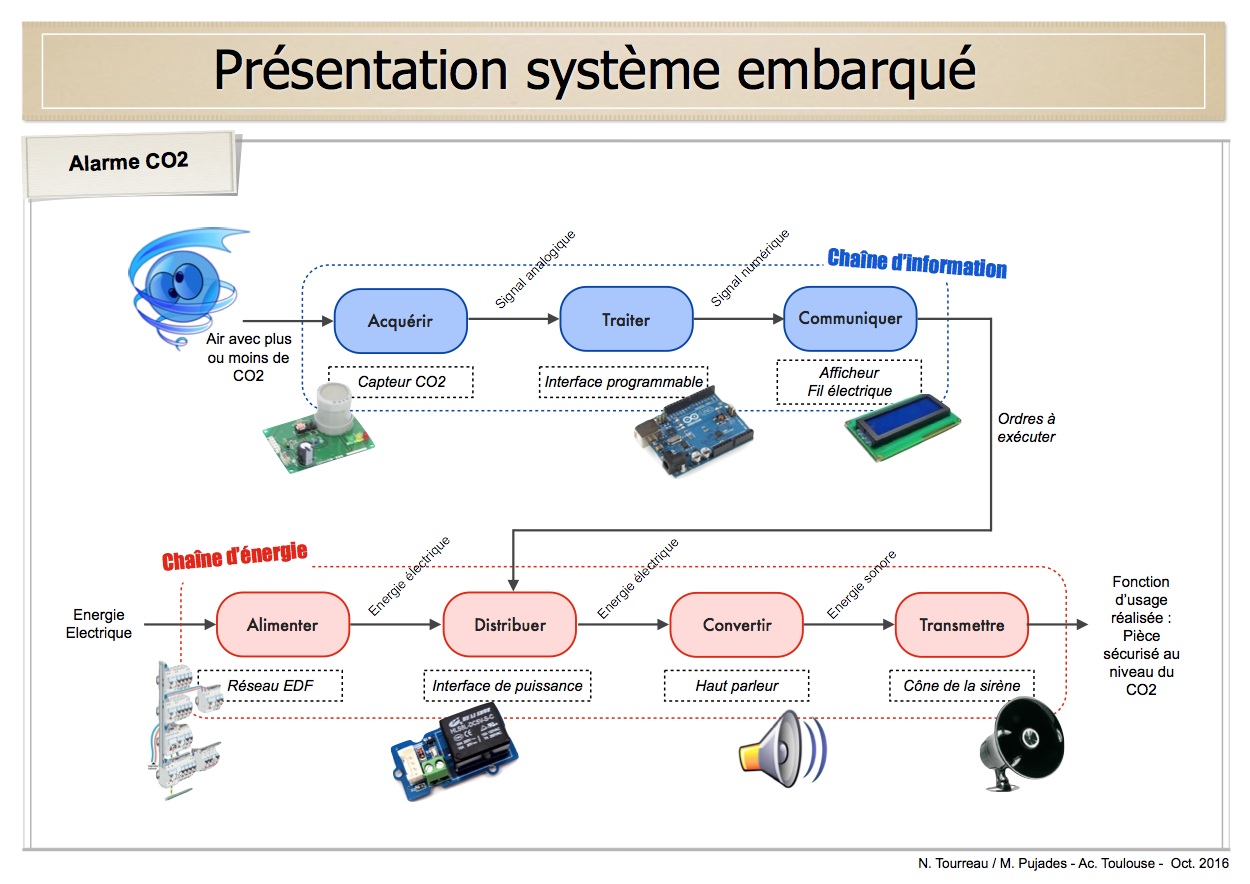

Exemple: Alarme CO2
Chaîne information / énergie

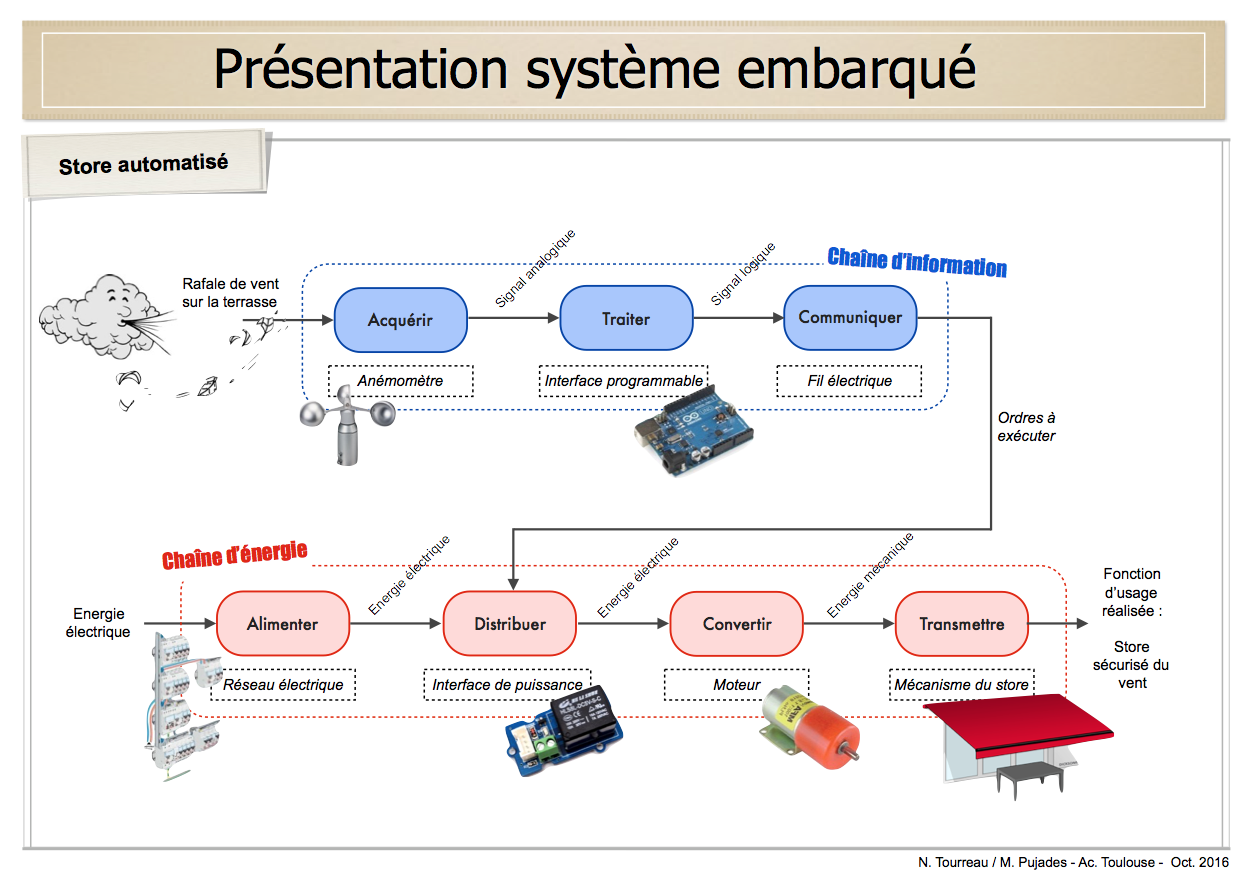

Exemple: store automatique
Fiches de connaissances
Chaîne d'information
Chaîne d'énergie
