Comment simuler le fonctionnement ?
Travail à faire
Valider l’algorithme par la simulation du fonctionnement de la poubelle sur le logiciel Scratch ou via le parcours ELEA

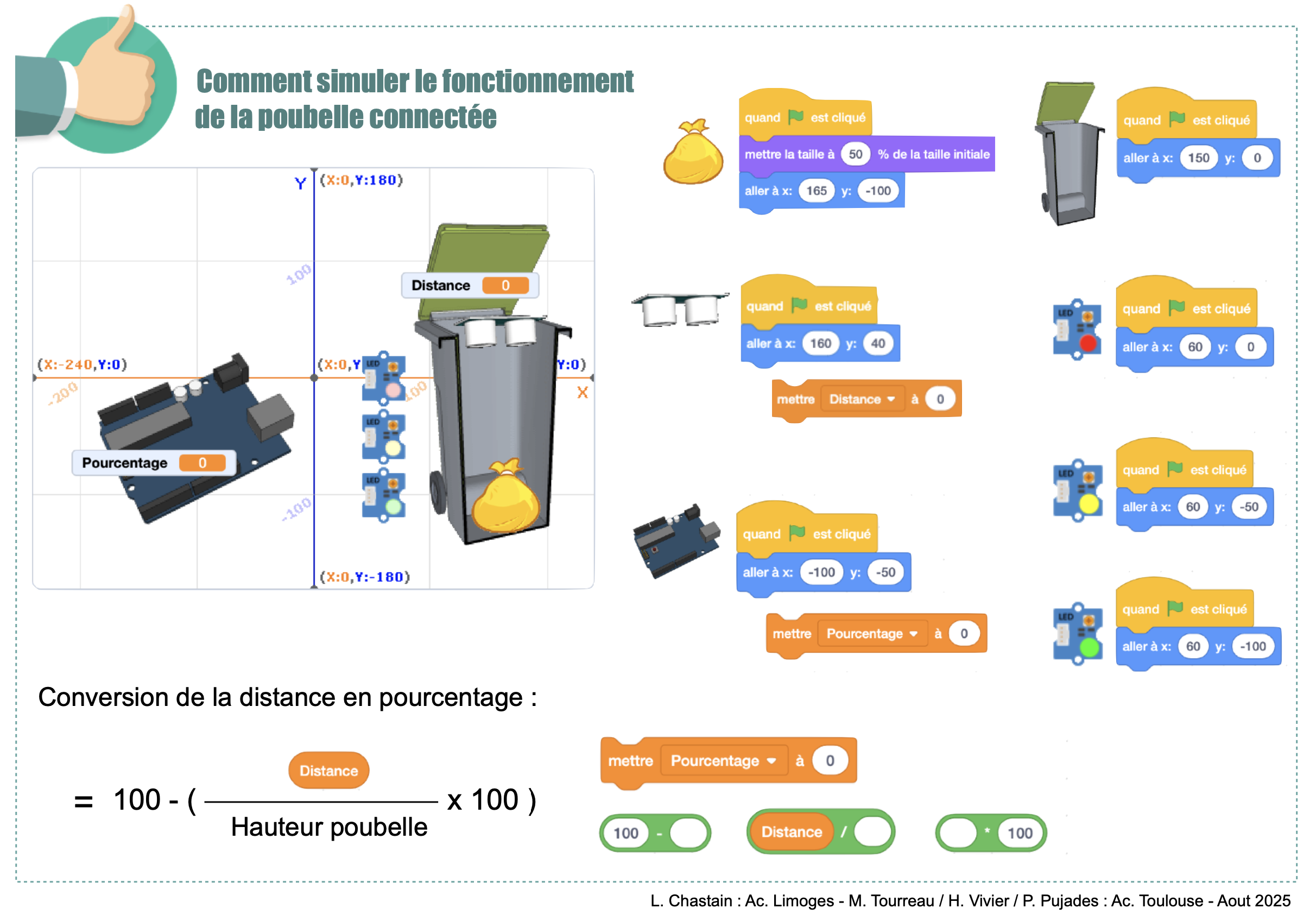

Aide :

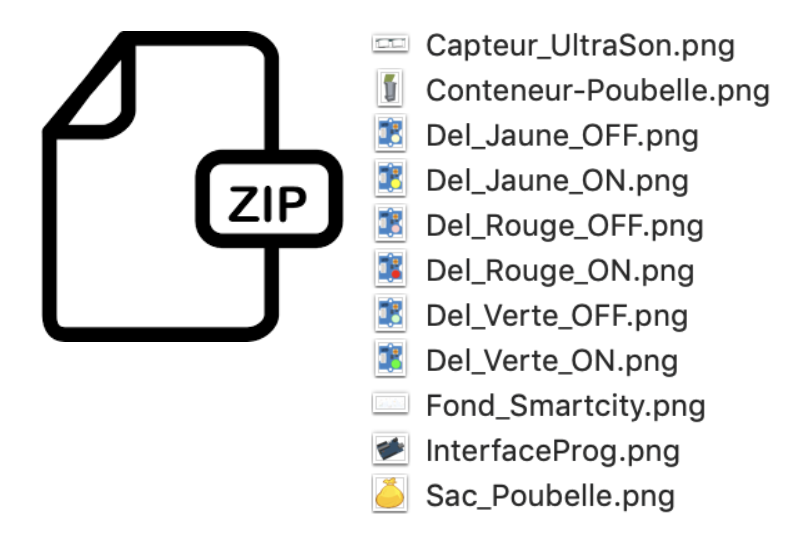

- Insérer les images
- Les positionner comme indiqué
- Programmer le sac poubelle de façon a ce qu’il monte et descente à l’aide des flèches du clavier
- Programmer le capteur ultrason de façon a récupérer dans la variable « distance » la distance entre le capteur et le sac poubelle
- Programmer l’interface prog. de façon a calculer le pourcentage de remplissage à l’aide de la formule indiquée et enregistrer la valeur dans la variable « Pourcentage ».
- Programmer les voyants afin d’afficher le bon costume en fonction du pourcentage.
Critères de réussites
- J’ai identifié la mission du système
- J’ai trouvé 5 fonctions techniques de la poubelle connectée ;
- J’ai associé pour chacune des fonctions trouvées la solution proposée par le concepteur.
- J’ai associé les solutions techniques dans les bons blocs fonctionnels ;
- J’ai identifié la transformation de l’information ;
- J’ai respecté les règles de présentation d’un algorigramme ;
- Mon algorigramme répond au problème donné.
